Ontwerpcriteria voor installatie van units op platte daken

Omdat elke installatie anders is, bieden we je een grote verscheidenheid aan niet-penetrerende ondersteuningsoplossingen die voldoen aan de eisen van elk project. Onze deskundige technici ontwerpen installaties op maat die volledig afgestemd op het betreffende project, hoe complex het ook is. Onze projectmanagers bieden ondersteuning, geven adviezen en verzorgen unieke diensten op locatie bij maatwerkprojecten waar elk detail belangrijk is. We staan jou als installateur tijdens elk fase van het project bij.

Systeemspecificaties

Bij het ontwerpen van een geschikt niet-penetrerend systeem is het altijd zeer belangrijk om precies te begrijpen wat er ondersteund moet worden. Luchtbehandelingsunits bestaan vaak uit verschillende secties met een verschillend gewicht. En koelinstallaties hebben trillingsdempers op specifieke plaatsen. Het is cruciaal dat hiermee bij het ontwerpen rekening wordt gehouden, zodat alle onderdelen van de apparatuur correct ondersteund worden.

Daktypen

Voor de ontwerp parameters is het belangrijk te weten wat voor dak-bedekking er is gebruikt (bijv.  Bitumen, of PVC) en welke druk N/m² maximaal toegestaan is

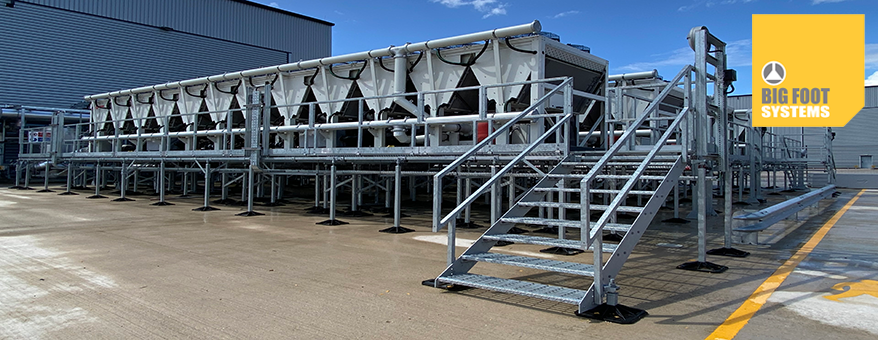

Een op maat gemaakt Big Foot-frame, dat ontworpen is door het Technisch Team, bestaat uit gegalvaniseerde ijzeren balken en stelpoten en stelvoeten van verschillende maten. Dit zorgt voor een optimale lasten verdeling die ideaal is voor de bijzonder zware eisen van een koelinstallatie. Daarnaast werden er montageplaten op maat gemaakt om de interne trillingsdempers te ondersteunen.

Helling

Big Foot Systems maakt gebruik van stelpoten, zodat alle systemen eenvoudig ter plekke waterpas af te stellen zijn en aangepast kunnen worden aan een geringe dakhelling. In de meeste gevallen is de aanpassing toereikend. Als de helling echter iets groter is, kunnen we hoekmatten leveren die geschikt zijn voor een hellingshoek van maximaal vijf graden. Hierdoor kan het systeem volledig waterpas afgesteld worden. (bekijk hier alles van Big Foot)

Blootstelling aan wind

Hoewel we bij het ontwerpen standaard specifieke criteria voor windbelasting hanteren, is het altijd verstandig om de locatie van het systeem te kennen. Er kan dan bekeken worden of de criteria voor windbelasting aangepast moeten of kunnen worden. Er wordt een uitgebreide analyse uitgevoerd om te waarborgen dat aan de specifieke eisen van het project voldaan wordt. Daarvoor is het ook belangrijk om de hoogte van het gebouw te weten waarop de installatie komt te staan en met de wind en dakbedekking een calculate te maken waarbij het frame niet gaat schuiven of kiepen.

Frametech: speciale software voor het maken van frame-designs (maak hier een account aan).
