PVT-systeem in de praktijk

In Lochem zijn 6 vrijstaande en 4 geschakelde villa’s voorzien van PVT-panelen in combinatie met een warmtepomp. Op deze wijze werden de uitdagingen van gasloos bouwen en een verbod om te boren slim omzeild. Löwik Installatietechniek zorgde er samen met Wasco voor dat de nieuwbouwwoningen feilloos gebruik kunnen maken van elektriciteit, warmte en warm water. Hoe werd er slim gebruikgemaakt van de ruimte waarbinnen gebouwd werd? Lees meer overd e aanpak in dit praktijkvoorbeeld.

Slim gebruikmaken van de ruimte

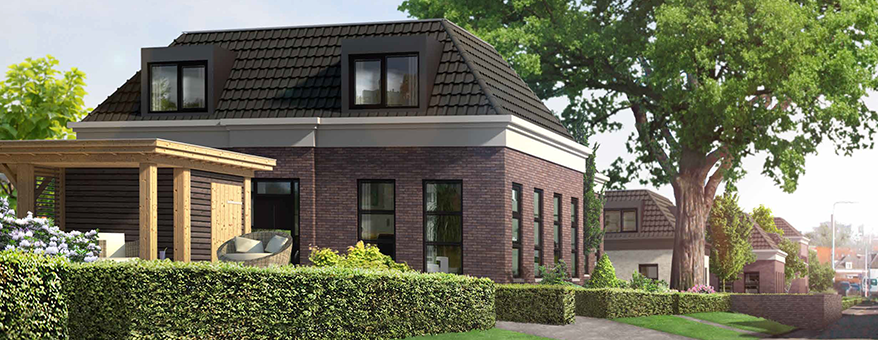

In de zoektocht naar een energie-efficiënte oplossing voor deze huizen in woonwijk IepRijk te Lochem schakelde Löwik Installatietechniek de hulp in van de afdeling Techniek van Wasco. Omdat het een nieuwbouwproject betrof, was een gasloze oplossing onvermijdelijk. Een grondgebonden warmtepomp was echter uit den boze, want het is in dit gebied verboden om te boren. En met de beperkte buitenruimte verviel een lucht-waterwarmtepomp ook als optie. De keuze viel op een PVT-systeem in combinatie met een brine-water-warmtepomp, hiervoor is namelijk geen buitenunit nodig.

Het dakoppervlak was voldoende goed georiënteerd voor pv-panelen. Dan kunnen er ook PVT-panelen op, want simpel gezegd zijn dat pv-panelen met een zonnecollector. Met een PVT-paneel wek je naast elektriciteit ook warmte op voor warm water. Een mooie warmtepompoplossing met een hoog rendement. De plaats die een warmtepomp binnen inneemt is zeer beperkt en de ruimte op het dak wordt optimaal benut.

Uitvoerige oriëntatie en voorbereiding

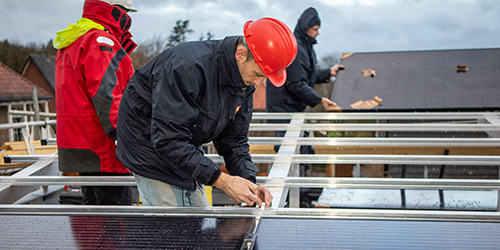

De keuze voor het PVT-systeem is goed doordacht en een uitgebreide voorbereiding zorgt voor een efficiënte wijze van plaatsen. Na het maken van diverse procesbeschrijvingen, uitvoerige besprekingen over wat het systeem inhoudt en hoe het eruit komt te zien, is samen met de aannemer Hegeman Bouwgroep gekozen voor deze oplossing. Voor Löwik was dit het eerste project met PVT-panelen. Samen met Wasco plaatsten ze de PVT-panelen op de eerste woning. Een generale repetitie in het monteren van het buitendeel, zodat hun intallateurs ter plekke ervaarden waar ze in de praktijk tegenaan lopen.

Een uniek frame
Voor dit project werd er een speciaal frame ontworpen. De woningen hebben een afgeknot schilddak, deze vorm zorgde voor nog een uitdaging. Het is een plat dak, maar met schuine kanten. Hierdoor blijft er een relatief klein bruikbaar dakoppervlak over waar 12 PVT-panelen op moeten komen. Dat past niet in een standaard platdakconfiguratie. Er is daarom een frame ontworpen waarop de panelen wel passen. Dit frame is verankerd in de betonnen dakconstructie. Ook is er rekening gehouden met het aanzicht van de woning. De ideale hellingshoek voor de panelen was in dit geval 13º, maar dan kwam de bovenkant van het frame 1.20 meter boven het dak uit. Door te experimenteren met hellingshoeken en opstelmogelijkheden, is er een oplossing gevonden waarbij het frame nauwelijks in het zicht komt.
