Koeltechnische verbindingen, welke zijn goedgekeurd en wat heb je nodig?
21/08/2023
Een belangrijk onderdeel van het installeren van een airconditioningsysteem is het maken van koeltechnische verbindingen. Hiervoor hebben airco-installateurs een aantal mogelijkheden. De goedgekeurde koeltechnische verbindingen, ook wel koppelingen genoemd, zijn de flare-, flare-soldeer-, pers-, insteek- en knelverbinding. Jan van Zwolle, airco specialist bij Wasco, licht iedere goedgekeurde koeltechnische verbinding toe in dit artikel, vertelt je wat je nodig hebt en geeft je voor iedere verbinding een handige instructievideo voor het maken van de koppeling.
De flareverbinding
De flareverbinding/ flarekoppeling is populair en bestaat al een langere tijd. Voor deze verbinding heb je wat betreft materialen niets anders nodig dan de (veelal) bij het airconditioning systeem meegeleverde flarewartels. Check dus of je de flarewartel nog apart moet aanschaffen.
Verdere benodigdheden:
- Flaregereedschap
- Pijpsnijder
- Ontbramers
- Schuurvlies
- Momentsleutelset
Voorbeeld flaregereedschap
Bekijk de instructievideo voor het maken van deze koppeling: ‘Koeltechnische flareverbindingen’
De flare-soldeerverbinding
De flare-soldeerkoppeling is een doorontwikkelde variant van de traditionele flareverbinding. Het binnenwerk van deze verbinding is van roestvrijstaal (rvs) De meegeleverde koperen ring zorgt voor de afdichting tussen het rvs-binnenwerk en een flarekoppeling van bijvoorbeeld een airco buitenunit.
Wat heb je verder nodig:
- Een hardsoldeerset
- Een soldeerstaafje
- Stikstof (backinggas)
- Pijpsnijder
- Ontbramers
- Schuurvlies
- Momentsleutelset
Voorbeeld flare-soldeerkoppeling
Bekijk de instructievideo om te zien hoe je deze verbinding maakt: ‘Koeltechnische flare-soldeerverbindingen’
De persverbinding
De persverbinding /perskoppeling is relatief nieuw in de installatiebranche, maar stijgt in populariteit. De grootste voordelen zijn dat je bij deze verbinding niet hoeft te hardsolderen, er geen open vuur is en stikstof als backinggas daarmee overbodig. De persverbinding is een schone verbinding, die je als installateur bij montage veel tijdwinst oplevert.
Naast de perskoppeling heb je nog nodig:
- Een perstang
- Passende persbekken
- Pijpsnijder
- Ontbramers
- Schuurvlies
- Insteekdieptemeter
- Momentsleutelset

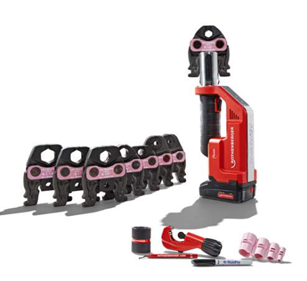

Voorbeeld perstang en persbekken
Bekijk de instructievideo voor een uitleg over het maken van de koppeling: ‘Koeltechnische persverbindingen’.
De insteekverbinding
De insteekverbinding/insteekkoppeling is een nieuwe verbinding die is goedgekeurd voor het maken van een koeltechnische verbinding. Net als bij de persverbinding, komt er bij deze verbinding geen hardsolderen en stikstof als backinggas aan te pas.
Naast de koppeling zelf heb je nodig:
- Een insteekdieptemeter
- Pijpsnijder
- Ontbramers
- Schuurvlies
- Insteekdieptemeter
- Momentsleutelset
Voorbeeld insteekverbinding
Bekijk de instructievideo waarin wordt uitgelegd hoe je deze koppeling maakt: ‘Koeltechnische insteekverbinding’.
De knelverbinding
De knelverbinding/knelkoppeling bestaat uit een wartel, een klemring en een steunhuls. Je hebt verder geen andere materialen meer nodig.
Wel raden we nog een Serto kalibratietool aan.
Benodigd gereedschap:
- Pijpsnijder
- Ontbramers
- Schuurvlies
- Insteekdieptemeter
- Momentsleutelset

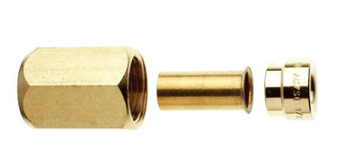

Voorbeeld knelverbinding
Bekijk de instructievideo als je wilt weten hoe je deze koppeling uitvoert: ‘Koeltechnische knelverbinding’.
